Толкатели для пресс-форм: назначение, виды и особенности выбора

Толкатели (выталкиватели) — это важные элементы пресс-форм, используемые в литье под давлением пластика, металла или других материалов. Они выполняют ключевую функцию извлечения готового изделия или отливки из формы после завершения процесса литья. В этой статье рассмотрим назначение толкателей, их виды, материалы изготовления и особенности выбора.

Назначение толкателей

Толкатели представляют собой стержни или пластины, которые перемещаются в пресс-форме под действием механического или гидравлического привода. Их основная задача — аккуратно вытолкнуть готовое изделие из формы, не повредив его. Это особенно важно для сложных и тонкостенных деталей, которые могут деформироваться или сломаться при неправильном извлечении.

Толкатели также помогают избежать залипания изделия в форме, что особенно актуально при работе с материалами, склонными к адгезии.

Виды толкателей

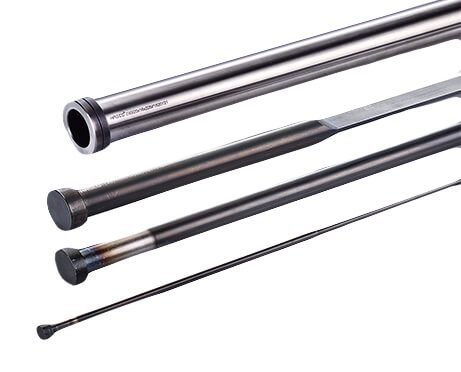

Толкатели классифицируются по форме, конструкции и способу установки. Основные виды включают:


Смотреть все толкатели

1. Цилиндрические толкатели

Самый распространенный тип. Представляют собой стержни круглого сечения с шляпкой. Используются в большинстве стандартных пресс-форм. Их преимущество — простота изготовления и установки. Изготавливаются по стандарту DIN1530/ISO6751, различают следующие типы:

• Цилиндрические толкатели сквозной закалки – основной вид толкателей в пресс-форме, имеет твердость 58±2 HRC

Толкатель DME EAH28 (AH)

Толкатель FCPK WH

Толкатель HASCO Z40

• Цилиндрические толкатели презакалёные имеют твердость ниже, чем толкатели сквозной закалки EAH28, так как обычно используются в качестве формующих знаков и подвергаются дополнительной механической обработке, участвуют в оформлении изделий:

Толкатель AHX

Толкатель ERA05

• Цилиндрический толкатель для литья алюминия и цветных металлов (ЦАМ) – изготавливаются из другой стали с более высоким температурным режимом работы, а также используется покрытие:

Азотированный толкатель EOA05

Азотированный толкатель EPA05

Толкатель FCPK EM

Толкатель HASCO Z41, Z412

• Цилиндрические толкатели из нержавеющей стали – используются в пресс-формах для литья ПВХ. Поскольку при переработке данного материала выделяются соединения хлора, которые подвергают пресс-формы и оснастку очень сильному износу и коррозии. Толкатели ERFAQ из стали 1.4125 позволяют увеличить межсервисный интервал, поскольку являются более коррозионностойкими в условиях переработки ПВХ. Так же, данные толкатели используются в пресс-формах для литья медицинских изделий и пищевой промышленности.
• Толкатели с конической головкой – позволяют уменьшить посадочное седло в плите пресс-формы, сделать позиционирование толкателя более точным:

Толкатель EPD28

Толкатель HASCO Z42, Z43

2. Плоские (ножевые) толкатели

Имеют прямоугольное сечение. Применяются для извлечения крупных или плоских изделий, где требуется равномерное распределение усилия. Плоский толкатель используется для выталкивания в торцевую стенку или ребро изделия.

• Толкатель плоский FK
• Толкатель плоский FCPK OHP, ESP
• Толкатель HASCO Z465, Z4650, Z4651, Z4655, Z4670

3. Ступенчатые толкатели

Имеют сложную форму с уступами. Используются в пресс-формах с ограниченным пространством или для извлечения изделий сложной геометрии, позволяют сделать минимальным след от выталкивателя. Могут поставляться азотированного типа:

• Толкатель ступенчатый CHE28 (Тип CH)

• Толкатель ступенчатый азотированный ENC05 (Тип TC)

• Толкатель ступенчатый азотированный EPC05 (Тип C)

• Толкатель FCPK ESM, OH

• Толкатель HASCO Z44, Z441, Z443

• Трубчатый толкатель KS
• Трубчатый толкатель азотированный S
• Толкатель FCPK WHT, EMT
• Толкатель HASCO Z45, Z4501, Z451



5. Гибкие толкатели

Изготовлены из пружинной стали. Применяются для изготовления внутренних поднутрений на изделиях. Например, могут участвовать в оформлении клипсы, защелки, оформлении резьбы на изделии, а так же обратного уступа. Гибкий толкатель поставляется в виде заготовки, рабочую головку которой клиент дорабатывает исходя из своего изделия:

• Гибкий толкатель AW

Материалы изготовления

Толкатели работают в условиях высоких механических нагрузок, трения и температур, поэтому к материалам их изготовления предъявляются строгие требования.

Наиболее часто используются при температуре эксплуатации 200-250 0С толкатели из следующих марок стали:

• 1.2067 DIN
• 1.2516
• 1.2210
• 1.2510

Твердость толкателей 58-62 HRC, сквозная закалка (за исключением нескольких типов, например AHX – ERA05)

Твердость головки 40-50 HRC

Наиболее часто используются при температуре эксплуатации 600-650  0С толкатели из следующих марок стали:

• 1.2343
• 1.2344

Твердость тела 45-65 HRC, опционально производится азотирование: Плазманитрид

Твердость головки 40-50 HRC

Для повышения долговечности толкатели часто подвергают термической обработке, наносят защитные покрытия (например, нитрид титана).

Особенности выбора толкателей

При выборе толкателей для пресс-форм необходимо учитывать следующие параметры:

1. Геометрия изделия и пресс-формы
   Форма и размеры толкателей должны соответствовать конфигурации изделия.
2. Материал отливаемого изделия
   Для литья пластиков, металлов или композитов требуются разные типы толкателей (необходимо учитывать прочностные и температурные характеристики используемых марок стали).
3. Температурный режим
   При высоких температурах необходимо использовать толкатели из термостойких материалов, а также с защитным покрытием для того, чтобы увеличить срок службы пресс-формы и увеличить интервал обслуживания.
4. Точность позиционирования
   Толкатели должны быть изготовлены с высоким качеством. Кроме того, все поставляемые толкатели изготавливаются с точным посадочным допуском.
5. Срок службы
   Для серийного производства важно выбирать толкатели с высокой износостойкостью, чтобы минимизировать простои на замену.

Требование к системе выталкивания пресс-формы

• Извлечение отливки без дефектов на изделии
• Извлечение отливки в автоматическом режиме
• Автоматический возврат системы выталкивания для ускорения цикла литья пресс-формы
• Смазка толкателей для увеличения срока службы
• Работа толкателей в правильном температурном режиме

Заключение

Толкатели — это неотъемлемая часть пресс-форм, от качества и правильного выбора которых зависит эффективность всего производственного процесса. При проектировании пресс-форм важно учитывать особенности изделия, материал и условия эксплуатации, чтобы подобрать оптимальный тип толкателей и в конечном итоге получить качественное изделие без дефектов.

РИМПАРТ является ключевым поставщиком толкателей для компаний занимающихся литьем пластмасс и производителей пресс-форм в России. Наша команда осуществит подбор толкателей исходя из вашего запроса, также возможно изготовление толкателей по чертежу.
