Система выталкивания
Толкатели для пресс-форм: назначение, виды и критерии выбора
Толкатели (выталкиватели) — это ключевые элементы пресс-форм, используемые в процессах литья пластмасс, металлов под давлением и других материалов. Их основная функция — надежное и аккуратное извлечение готового изделия из формообразующей полости после завершения цикла литья.
Назначение и принцип работы
Толкатели представляют собой стержни или пластины, которые под действием механического или гидравлического привода выдвигаются в полость формы, контактируя с поверхностью отливки. От корректной работы системы выталкивания напрямую зависит качество готовой продукции.
Основные задачи толкателей
-
Извлечение изделия: Аккуратное удаление отливки из формы без повреждений, что особенно критично для тонкостенных и сложнопрофильных деталей.
-
Предотвращение залипания: Исключение прилипания материала к стенкам формы, вызванного адгезией или усадкой.
-
Обеспечение автоматизации: Возможность автоматического цикла работы пресс-формы.
Классификация толкателей
По конструкции и форме толкатели подразделяются на несколько основных типов, каждый из которых предназначен для решения конкретных задач:
-

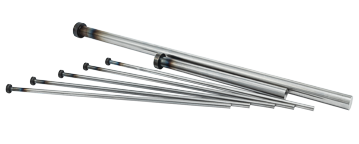

Толкатели цилиндрические: Самый распространенный тип для большинства задач.
-

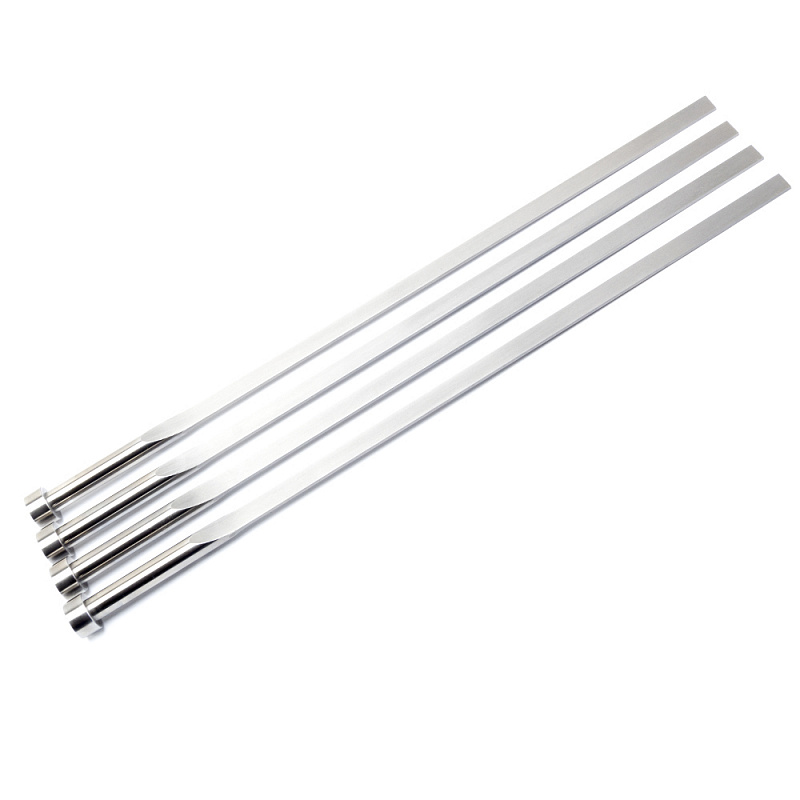

Толкатели плоские: используются для тонких стенок и ребер, где круглый толкатель может вызвать деформацию.
-

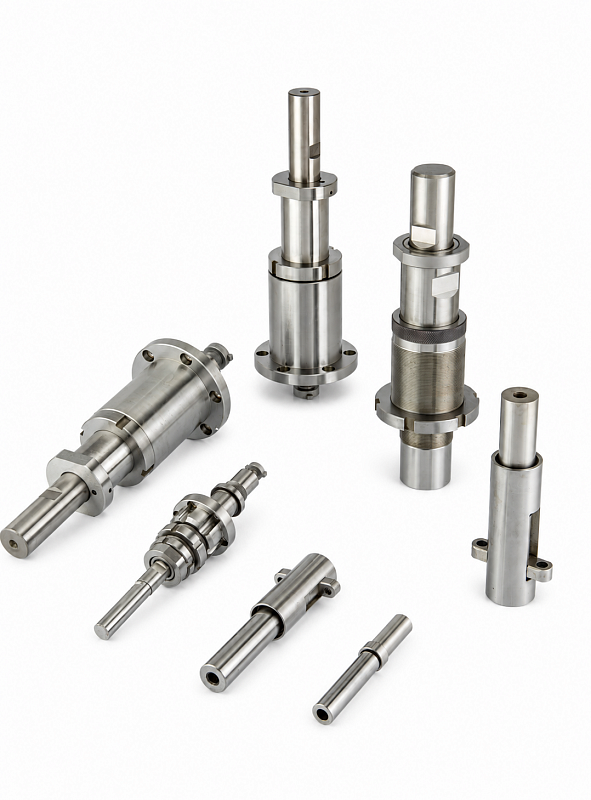

Толкатели ступенчатые: применяются для увеличения жесткости стержня при малом диаметре рабочей части.
-

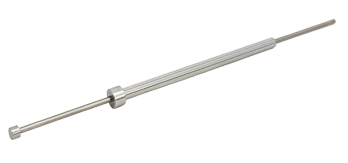

Толкатели трубчатые: используются для выталкивания деталей с выступающими частями или для работы в сочетании с формующими знаками.
-
Толкатели гибкие: применяются в сложных формах для обхода поднутрений или в системах с ограниченным пространством.
Материалы и термообработка
Выталкиватели работают в экстремальных условиях: высокие температуры, трение и циклические нагрузки. Поэтому к материалам предъявляются строгие требования.
Для стандартных режимов (температура эксплуатации 200–250°C)
Для литья большинства термопластов используются толкатели из инструментальных сталей, подвергнутых сквозной закалке:
-
Марки сталей: 1.2067, 1.2516, 1.2210, 1.2510, 40Х13.
-
Твердость тела: 45–62 HRC.
-
Твердость головки: 40–50 HRC (обеспечивает вязкость, предотвращая сколы при ударах).
Для высокотемпературных режимов (температура эксплуатации 600–650°C)
Для литья металлов, ПЭТ-преформ или технических пластиков с высокой температурой плавления применяются теплостойкие стали:
-
Марки сталей: 1.2343, 1.2344 (аналоги H11, H13), 4Х5МФ1С
-
Твердость тела: 45–65 HRC (зависит от термообработки).
-
Дополнительная обработка: опционально проводится азотирование (Плазманитрид) для повышения износостойкости поверхности.
Для увеличения ресурса работы толкатели могут покрываться износостойкими составами (например, нитридом титана), что снижает коэффициент трения и предотвращает коррозию.
Критерии выбора толкателей
Чтобы обеспечить стабильный выпуск качественной продукции, при выборе толкателей необходимо учитывать следующие факторы:
-
Геометрия изделия: конфигурация детали определяет тип, диаметр и место расположения выталкивателей.
-
Материал отливки: Температура плавления, текучесть и усадка полимера или металла диктуют требования к термостойкости и твердости материала толкателя.
-
Температурный режим: для горячих процессов обязателен выбор сталей с высокой теплостойкостью.
-
Точность позиционирования: Толкатели должны изготавливаться с жесткими допусками (посадочный допуск), чтобы исключить перекосы и затекание материала.
-
Срок службы: для серийного производства критически важна износостойкость, позволяющая минимизировать простои на обслуживание.
Требования к эффективной системе выталкивания
Правильно спроектированная система выталкивания должна обеспечивать:
-
Отсутствие дефектов (вмятин, царапин, деформаций) на готовом изделии.
-
Надежное извлечение в полностью автоматическом режиме.
-
Автоматический возврат системы в исходное положение.
-
Своевременную смазку для снижения трения и износа.
-
Стабильную работу в заданном температурном диапазоне.

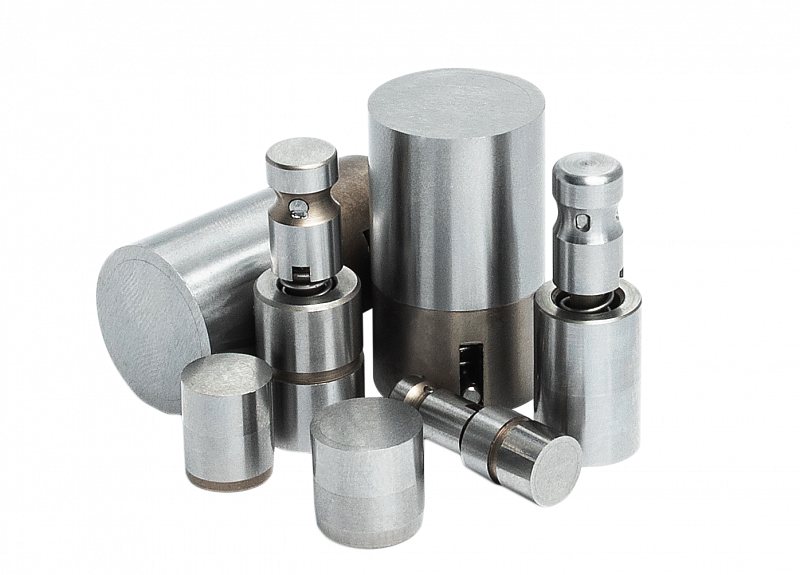

Роль воздушных клапанов в системе выталкивания
В случаях, когда существует риск повреждения изделия механическими толкателями (например, для тонкостенных деталей или изделий с глубокой вытяжкой), в конструкцию пресс-формы интегрируются воздушные клапаны.
Их принцип действия основан на подаче сжатого воздуха между стенкой формы и изделием, что облегчает его съем. Однако важно помнить: воздушный клапан является вспомогательным инструментом. Никогда не следует использовать воздушные клапаны в качестве единственного средства выталкивания изделия из формы. Из-за усадки материала и адгезии они не могут полноценно заменить механические толкатели, но в паре с ними значительно повышают надежность процесса и качество деталей.
Толкатели — это расходные элементы, от которых напрямую зависит бесперебойность производства и качество отливок. Грамотный подбор типа, материала и термообработки, а также использование вспомогательных элементов (таких как воздушные клапаны) позволяют продлить ресурс пресс-формы и минимизировать брак. Чтобы избежать брака и поломок, проверяйте состояние выталкивателей при каждом плановом обслуживании пресс-формы. Поводом для замены служат: повреждения поверхности (задиры, риски), образование облоя вокруг стержня или появление заметных следов от толкателей на отливках.
