Быстрая смена оснастки (пресс-форм) на ТПА

Быстрая смена оснастки (пресс-форм) на ТПА

Эффективность, надёжность, экономия времени

Процесс смены пресс-формы на термопластавтомате (ТПА) традиционно требует времени, аккуратности и усилий — особенно при подключении гидроцилиндров и контуров охлаждения. Однако современные технические решения позволяют сократить время простоя оборудования в 2–3 раза во время замены пресс-формы.

• Мгновенного подключения каналов охлаждения и гидроцилиндров;
• Исключения утечек при подключении/отключении (использование БРС с клапаном позволят исключить утечку со стороны штуцера или муфты);
• Сокращения времени замены пресс-формы с 40–60 минут до 10–15 минут;
• Повышения безопасности персонала и чистоту рабочего места за счёт отсутствия разливов масла или воды;
• Минимизации ошибок оператора: соединения не перепутать, всё подключается по принципу «клик — и работает», а использование армированных шлангов с цветовой индикацией (красный или синий шланг) позволит не перепутать вход или выход охлаждающей жидкости на пресс-форме.

🔩 Преимущества использования БРС:

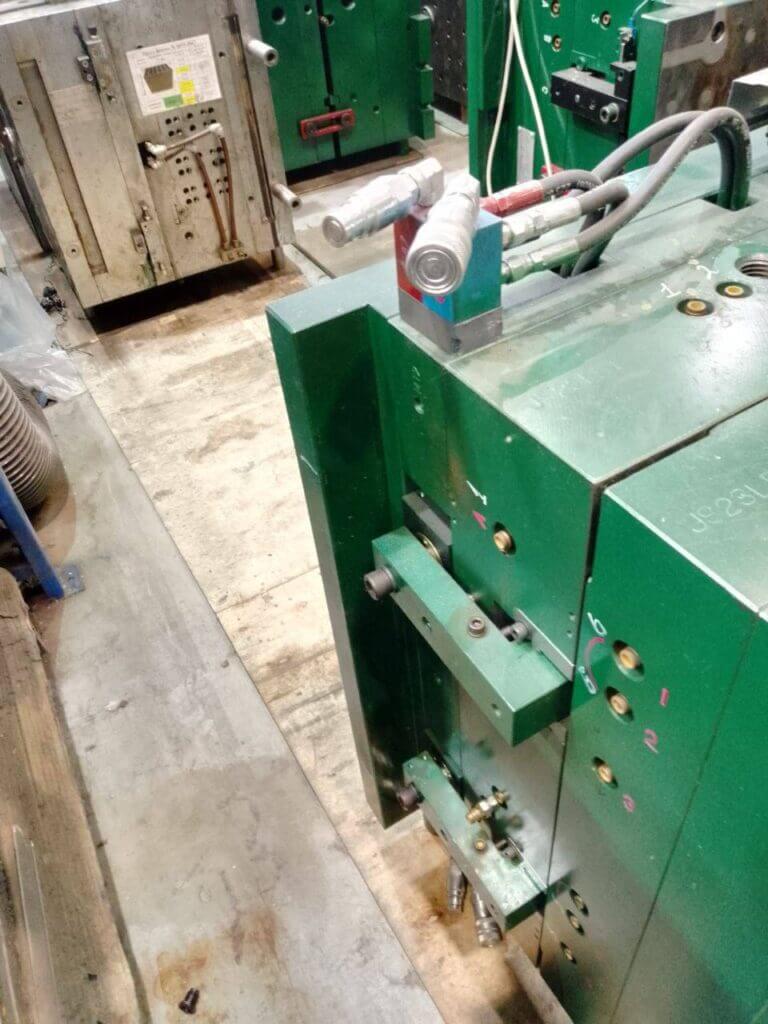

Например, наши клиенты часто используют для подключения линий гидравлики под высоким давлением (подключение гидроцилиндров и подключение гидравлических знаков) следующие БРС:

Серия 572 (ISO 16028, аналог MPX STAUBLI) БРС для масла, соединения типа Flat-Face которые исключает попадание какого-либо мусора или грязи пока соединение отключено;

Серия 576 ISO-B (ISO 7241-1), быстроразъём для гидравлики, одна из стандартных и универсальных серий БРС, которая используется для подключения гидравлических линий на станках, термопластавтоматах, пресс-машинах.

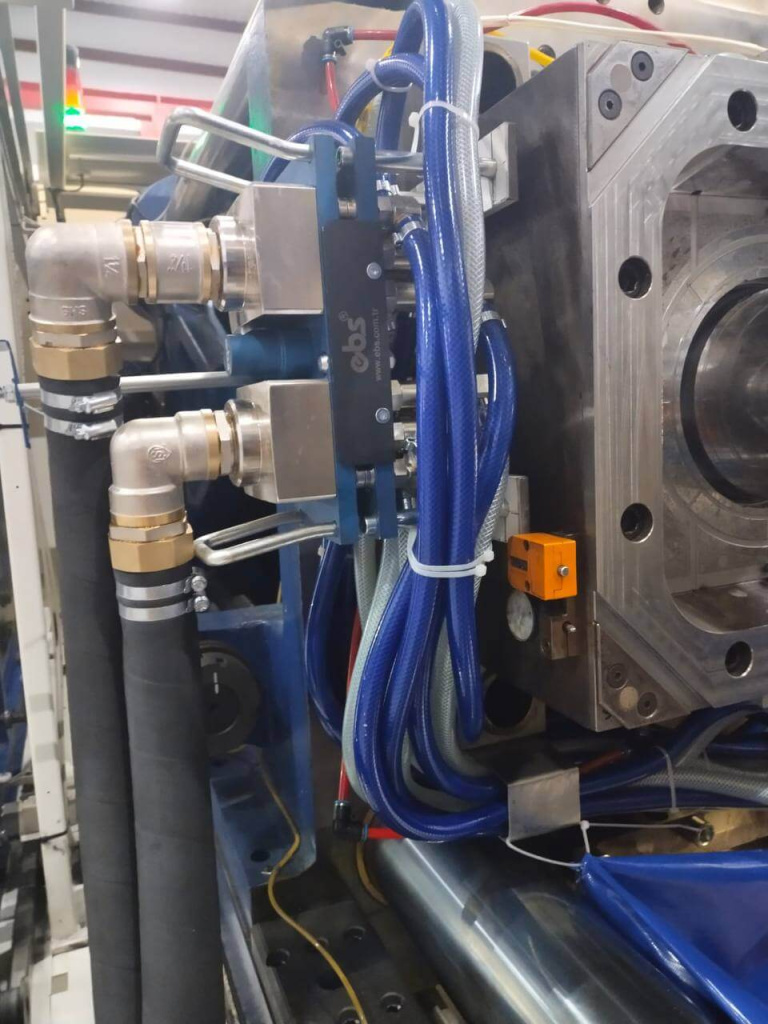

Для подключения каналов охлаждения пресс-форм используются следующие серии:

БРС 590 серии Euro (ДМЕ Евро)

БРС 509 серии DME Jiffy (ДМЕ Американский стандарт)

Универсальная серия U100 (Staubli RPL, EBS 600)

💧 Герметичность и долговечность — подходят как для воды, так и для масла, высокое качество уплотнительных элементов позволяет выдерживать критические условия эксплуатации и больше количество циклов подключения;

🔧 Без инструмента — ручное подключение без ключей и гаек;

🔁 Быстрый переход между сериями изделий— идеально для мелкосерийного или производства с частой заменой пресс-форм.

Почему качественные шланги — не роскошь, а необходимость?

• Работают в температурном диапазоне до +100 °C, а также есть исполнение шлангов до 180 С;
• Не теряют эластичность при длительной нагрузке;
• Армированные шланги обладают стойкостью к давлению, вибрации, агрессивной среде;
• Не заламываются и не текут при сгибании благодаря трехслойной конструкции — стабильность на весь производственный цикл.

• Снижение простоев ТПА — до 70% экономии времени при смене пресс-формы;
• Уменьшение затрат на ремонт и обслуживание оборудования и пресс-форм.
• Повышение производительности линии;
• Быстрый возврат инвестиций — в течение первых месяцев эксплуатации.

🚀 Это решение уже используют:

• Заводы по производству автокомпонентов;
• Предприятия мелкосерийного литья;
• Производственные цеха с высокой частотой смены пресс-форм.

🔧 Мы поставляем готовые комплекты быстроразъёмных соединений и шлангов для подключения пресс-форм — под ключ. Возможна индивидуальная адаптация под ваш тип оборудования.

📞 Обратитесь к нам — мы поможем сделать ваш процесс эффективнее уже сегодня.
