Система быстрой смены инструмента

Система быстрой смены инструмента для роботов ТПА при смене пресс-форм

Быстрая замена роботизированной оснастки при переналадке производства

Современное производство изделий из пластмасс методом литья под давлением требует высокой гибкости и минимального времени переналадки оборудования. При выпуске большого ассортимента продукции каждому изделию соответствует индивидуальный роботизированный захват (EOAT), поэтому при замене пресс-формы возникает необходимость заменить оснастку робота.

Система быстрой смены инструмента (Quick Tool Changer, быстросъём) позволяет выполнить замену захвата за считанные минуты без демонтажа крепежа, ручного переподключения пневматики и электрических соединений. В результате сокращается время переналадки, уменьшается простой термопластавтомата (ТПА) и повышается эффективность производства.

В данном решении быстросъём используется исключительно при переходе на новую пресс-форму. После установки нового захвата робот работает с ним на протяжении всего производственного цикла до следующей переналадки.

Система быстрой смены инструмента предназначена для ускорения переналадки роботизированного комплекса при переходе на выпуск нового изделия. После замены пресс-формы на термопластавтомате робот отсоединяет установленный захват с помощью быстросъёмного соединения (либо данную операцию производят вручную), после чего устанавливается оснастка, предназначенная для новой пресс-формы.

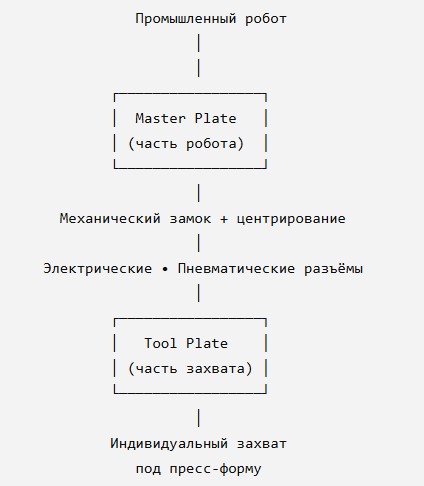

Быстросъёмный механизм обеспечивает точное позиционирование захвата и автоматическое подключение механических, пневматических и электрических интерфейсов без необходимости ручного монтажа коммуникаций. После проверки фиксации и выполнения тестового цикла робот продолжает работу с новым захватом на протяжении всей производственной серии.

В отличие от систем автоматической смены инструмента, применяемых непосредственно в технологическом процессе, данное решение используется только в момент переналадки оборудования, что позволяет значительно сократить время подготовки производства, упростить обслуживание роботизированной оснастки и повысить эффективность эксплуатации ТПА.

Решения для предприятий с большим количеством пресс-форм

Предприятия, выпускающие десятки или сотни различных изделий, ежедневно выполняют смену пресс-форм и перенастройку роботизированных комплексов. Использование быстросъёмной системы позволяет организовать единый стандарт крепления для всех захватов и существенно сократить время подготовки производства.

Для каждой пресс-формы изготавливается индивидуальная роботизированная оснастка, которая хранится на специализированной станции или стеллаже и устанавливается только при запуске соответствующего изделия. Такой подход обеспечивает высокую скорость переналадки и исключает ошибки при подключении коммуникаций.

Преимущества системы быстрой смены инструмента

Использование быстросъёмных соединений при смене пресс-форм обеспечивает следующие преимущества:

• сокращение времени замены захвата;
• уменьшение простоя ТПА;
• единый интерфейс крепления для всей роботизированной оснастки;
• автоматическое подключение пневматических и электрических коммуникаций;
• снижение риска ошибок оператора;
• удобное техническое обслуживание и ремонт захватов;
• возможность предварительной подготовки оснастки вне производственной линии;
• повышение общей эффективности роботизированного комплекса.

Решение подходит для предприятий автомобильной промышленности, производства упаковки, медицинских изделий, бытовой техники, электроники, инженерных пластиков и технических деталей.

Если вашему производству требуется сократить время переналадки, повысить эффективность роботизированной линии и унифицировать систему смены захватов, специалисты помогут подобрать оптимальное решение для вашего предприятия.
